एक कनेक्टर जो 42 N लेता है और जो 68 N लेता है, वह दोनों विद्युत रूप से कार्यात्मक हो सकता है। यांत्रिक रूप से, हालांकि, वे एक ही उत्पाद नहीं हैं। <स्पैन एरिया-हिडेन="सच" वर्ग ="PDq2pG_selectionAnchor">
यह तय करने से पहले कि कोई भी परिणाम स्वीकार्य है या नहीं, तीन प्रश्नों के उत्तर की आवश्यकता है: <मजबूत डेटा-स्टार्ट="979" डेटा-एंड ="1060">वास्तव में क्या जोड़ा गया था? किस गति से? और किस उत्पाद की आवश्यकता के खिलाफ?
यह <मजबूत डेटा-स्टार्ट="1092" डेटा-एंड ="1106">EIA-364-13 की व्यावहारिक भूमिका है।
EIA-364-13E, विद्युत कनेक्टर्स और सॉकेट्स के लिए संभोग और अनमेटिंग बल परीक्षण प्रक्रिया, विद्युत कनेक्टर, सॉकेट और निर्दिष्ट संभोग उपकरणों को संभोग और अनमेट करने के लिए आवश्यक बलों को निर्धारित करने के लिए एक विधि प्रदान करती है। जब तक संदर्भ दस्तावेज़ द्वारा अन्यथा निर्दिष्ट न किया गया हो, विधि A लागू होती है।
एक अंतर शुरू से ही मायने रखता है:
<ब्लॉककोट डेटा-स्टार्ट="1455" डेटा-एंड ="1575"><मजबूत डेटा-स्टार्ट="1457" डेटा-एंड="1575">ईआईए-364-13 परीक्षण विधि को परिभाषित करता है। यह प्रत्येक कनेक्टर को समान स्वीकार्य संभोग या अनमेटिंग बल नहीं देता है।
कनेक्टर, उत्पाद या ग्राहक विनिर्देश अभी भी परीक्षण गति, नमूना कॉन्फ़िगरेशन, कुंडी की स्थिति, बल सीमा और अन्य आवश्यकताओं को परिभाषित कर सकता है।
यह अंतर वह जगह है जहां एक उपयोगी EIA-364-13 परीक्षण शुरू होता है।

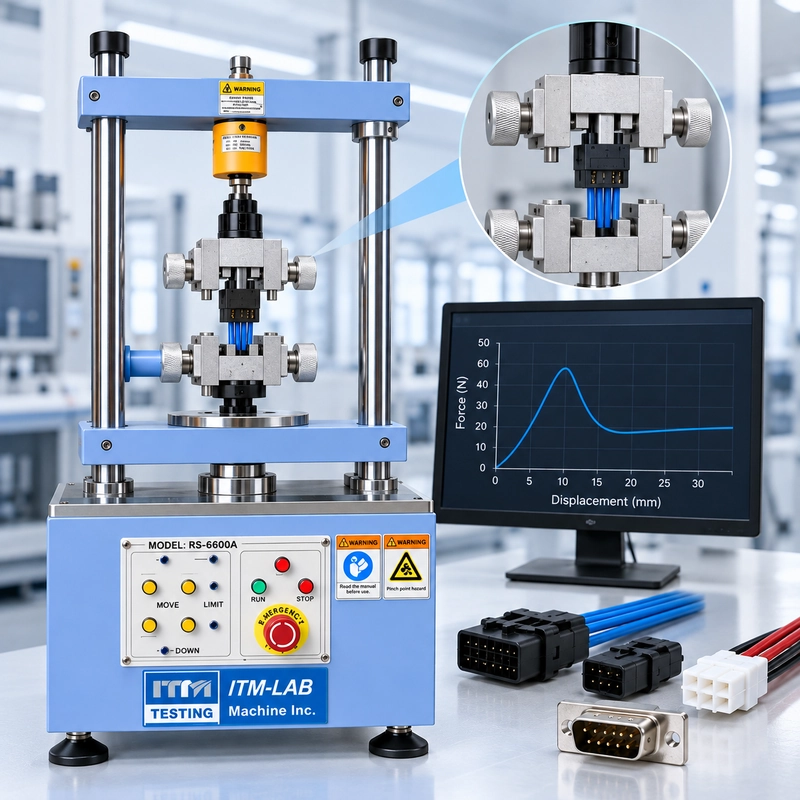

<आईएमजी एसआरसी="https://v7-upload.digoodcms.com/website_157/2026-09-21/6ab0f96a1eade-EIA-364-13 कनेक्टर मेटिंग और अनमेटिंग फोर्स test.webp" चौड़ाई="960" ऊंचाई="640" alt="EIA-364-13 कनेक्टर मेटिंग और अनमेटिंग फोर्स टेस्ट">
ईआईए -364-13 वास्तव में क्या उपाय करता है
अपने सबसे सरल रूप में, एक संभोग परीक्षण निर्दिष्ट कनेक्टर इंटरफ़ेस को उसकी संभोग स्थिति में लाने के लिए आवश्यक बल को मापता है। अनमेटिंग परीक्षण इसे फिर से अलग करने के लिए आवश्यक बल को मापता है।
यह तब तक सीधा लगता है जब तक कि कनेक्टर फिक्स्चर तक नहीं पहुंच जाता।
एक वास्तविक असेंबली में दो या चालीस हो सकते हैं। इसमें गाइड पिन, ध्रुवीकरण सुविधाएँ, सील, एक कुंडी, पीसीबी माउंटिंग या एक केबल बंडल शामिल हो सकते हैं। कुछ विनिर्देश वास्तविक कनेक्टर जोड़ी का मूल्यांकन करते हैं; दूसरों को एक परिभाषित गेज या संभोग उपकरण की आवश्यकता होती है।
सब उन विवरणों में से लोड सेल जो देखता है उसे बदल सकता है।
संभोग बल के लिए, एक अप्रत्याशित रूप से उच्च मूल्य एक इंजीनियर को आयामी हस्तक्षेप, संपर्क लोडिंग, संरेखण, आवास घर्षण या किसी अन्य यांत्रिक स्थिति की जांच करने के लिए प्रेरित कर सकता है। एक अप्रत्याशित रूप से कम unmating बल इंटरफ़ेस प्रतिधारण, संपर्क पहनने, आयामी भिन्नता या बार-बार संभोग चक्र के बाद परिवर्तन की जाँच को सही ठहरा सकता है।
वास्तविक कनेक्टर विनिर्देश पर विचार किए बिना किसी भी मान की व्याख्या नहीं की जानी चाहिए।
विधि ए बनाम विधि बी: परिभाषित करें कि क्या जोड़ा जा रहा है
EIA-364-13 स्कोप कनेक्टर मेटिंग कॉन्फ़िगरेशन के साथ-साथ निर्दिष्ट गेज या उपकरणों के साथ उपयोग किए जाने वाले कनेक्टर या सॉकेट को समायोजित करता है। विधि A का उपयोग तब तक किया जाता है जब तक कि संदर्भ दस्तावेज़ अन्यथा निर्दिष्ट न करे।
टेस्ट-इंजीनियरिंग के दृष्टिकोण से, उपयोगी प्रश्न सरल है:
<मजबूत डेटा-स्टार्ट="3665" डेटा-एंड="3722">इस परीक्षण के लिए निर्दिष्ट संभोग इंटरफ़ेस क्या है?
एक वास्तविक संभोग असेंबली के साथ, स्थिरता को दो घटकों के बीच इच्छित संबंध को पुन: पेश करने की आवश्यकता होती है। जहां एक नियंत्रित गेज या संभोग उपकरण निर्दिष्ट किया जाता है, स्थिरता को इसके बजाय उस परिभाषित इंटरफ़ेस को सही ढंग से और बार-बार रखने की आवश्यकता होती है।
कॉन्फ़िगरेशन का चयन केवल इसलिए न करें क्योंकि इसे फिक्स्चर करना आसान है। पहले नियंत्रित मानक और संदर्भ उत्पाद विनिर्देश की जाँच करें।
अंतर तब महत्वपूर्ण हो जाता है जब विभिन्न प्रयोगशालाओं के परिणामों की तुलना की जाती है। एक बल मान केवल सार्थक रूप से तुलनीय होता है जब अंतर्निहित संभोग विन्यास भी तुलनीय होता है।
मशीन सेटिंग्स को परिभाषित करने से पहले कनेक्टर को परिभाषित करें
असंगत कनेक्टर-बल डेटा उत्पन्न करने के सबसे आसान तरीकों में से एक नमूना स्थिति को परिभाषित करने से पहले परीक्षक की प्रोग्रामिंग शुरू करना है।
दोहराने योग्य परीक्षण के लिए, कनेक्टर जोड़ी या गेज, संपर्क जनसंख्या, अभिविन्यास और नमूना इतिहास रिकॉर्ड करें। ध्यान दें कि क्या असेंबली पीसीबी, केबल या आवास से जुड़ी हुई है और क्या वे हिस्से प्रभावित करते हैं कि इसे कैसे तय किया जा सकता है।
फिर लॉकिंग सिस्टम को देखें।
क्या कुंडी माप का हिस्सा है?
आवश्यक रूप से नहीं।
उदाहरण के लिए, EIA-364-13 को संदर्भित करने वाला एक प्रकाशित TE कनेक्टिविटी उत्पाद विनिर्देश <मजबूत डेटा-स्टार्ट="5893" डेटा-एंड ="5915">latches disengaged के साथ संभोग और अनमेटिंग माप निर्दिष्ट करता है। यह उत्पाद-विशिष्ट बल सीमा और अधिकतम परीक्षण दर को भी परिभाषित करता है। वे शर्तें उस कनेक्टर विनिर्देश से संबंधित हैं; वे सार्वभौमिक EIA-364-13 आवश्यकताएं नहीं हैं।
अन्य कनेक्टर परिवार लॉकिंग सुविधाओं को अलग तरह से संभाल सकते हैं।
परीक्षण से पहले, एक सरल प्रतीत होने वाले प्रश्न का उत्तर दें:
<मजबूत डेटा-स्टार्ट="6215" डेटा-एंड ="6313">क्या आप संभोग इंटरफ़ेस, या कुंडी सहित पूर्ण यांत्रिक क्रिया को माप रहे हैं?
यदि वह स्थिति परीक्षणों के बीच बदलती है, तो परिणाम अब उसी यांत्रिक घटना का वर्णन नहीं कर सकते हैं।
फिक्स्चर डिज़ाइन जितना दिखता है उससे कहीं अधिक मायने रखता
हैएक बल परीक्षक केवल अपने माप अक्ष के माध्यम से प्रेषित भार को जानता है। यह नहीं बता सकता कि वह लोड संपर्कों, कनेक्टर हाउसिंग या खराब फिक्स्चर से आया है या नहीं।
दो कनेक्टर हिस्सों पर विचार करें जिन्हें एक ही केंद्र रेखा पर संभोग करना चाहिए।
यदि किसी को मामूली कोण पर लगाया जाता है, तो मशीन अभी भी उन्हें एक साथ धकेल सकती है। मापा बल, हालांकि, अब पार्श्व लोडिंग, गाइड-फीचर घर्षण, आवास हस्तक्षेप और सेटअप के कारण होने वाली विकृति शामिल हो सकती है।
misalignment के कारण होने वाला बल शिखर अभी भी एक वास्तविक लोड-सेल रीडिंग है। यह जरूरी नहीं कि कनेक्टर व्यवहार को आप मापना चाहते हैं।
यह उच्च-घनत्व और मल्टी-पिन कनेक्टर्स के साथ विशेष रूप से महत्वपूर्ण हो जाता है, जहां कई संपर्क और मार्गदर्शक सतहें कम यात्रा दूरी के भीतर संलग्न हो सकती हैं।
कठोर या स्व-संरेखित?
एक कठोर स्थिरता अच्छी तरह से काम कर सकती है जब कनेक्टर ज्यामिति और संभोग अक्ष को सटीक रूप से नियंत्रित किया जाता है। यह एक स्थिर, दोहराने योग्य संदर्भ प्रदान करता है।
लेकिन अधिक कठोरता स्वचालित रूप से बेहतर नहीं है।
यदि दो कठोर स्थिरता के आधे हिस्से संरेखण से थोड़ा बाहर हैं, तो मशीन कनेक्टर को सेटअप त्रुटि की भरपाई करने के लिए मजबूर कर सकती है जो सामान्य असेंबली में मौजूद नहीं होगी।
लागू विनिर्देश द्वारा आवश्यक होने पर या कनेक्टर के इच्छित संभोग व्यवहार को पुन: उत्पन्न करने के लिए सीमित स्वतंत्रता की आवश्यकता होने पर एक फ्लोटिंग या स्व-संरेखित व्यवस्था उपयोगी हो सकती है।
ऐसा कोई सार्वभौमिक नियम नहीं है कि प्रत्येक स्थिरता तैरनी चाहिए या प्रत्येक स्थिरता कठोर होनी चाहिए। सही दृष्टिकोण कनेक्टर और निर्दिष्ट परीक्षण स्थिति पर निर्भर करता है।
उत्पादन डेटा एकत्र करने से पहले एक उपयोगी जांच कई कम गति वाले परीक्षण चक्रों को चलाना और नमूना देखना है। यदि कनेक्टर सगाई के दौरान स्पष्ट रूप से बदलता है, झुकता है, मुड़ता है या संरेखण में स्नैप करता है, तो परिणामी बल वक्र को आधारभूत डेटा के रूप में मानने से पहले सेटअप की जांच करें।
परीक्षण गति: संदर्भ विनिर्देश का पालन करें
कनेक्टर परीक्षण में एक आवर्ती गलती होती है: कोई पुरानी रिपोर्ट या किसी अन्य कनेक्टर डेटाशीट में परीक्षण गति ढूंढता है और इसे प्रत्येक उत्पाद के लिए EIA-364-13 गति के रूप में मानता है।
प्रकाशित कनेक्टर विनिर्देश दिखाते हैं कि वह दृष्टिकोण अविश्वसनीय क्यों है।
EIA-364-13 को संदर्भित करने वाला एक मोलेक्स विनिर्देश <मजबूत डेटा-स्टार्ट="9633" डेटा-एंड="9650">25 ± 3 मिमी/मिनट का उपयोग करता है और 39.2 N अधिकतम पर संभोग बल और न्यूनतम 2.45 N पर अनमेटिंग बल को परिभाषित करता है। एक अन्य मोलेक्स विनिर्देश <मजबूत डेटा-स्टार्ट="9765" डेटा-एंड ="9782">25 ± 6 मिमी/मिनट का उपयोग करता है और प्रति-सर्किट आधार पर अपनी बल आवश्यकताओं को व्यक्त करता है।
पहले उल्लिखित TE उदाहरण <मजबूत डेटा-स्टार्ट="9902" डेटा-एंड ="9917">12.7 मिमी/मिनट की अधिकतम दर का उपयोग करता है, जिसमें कुंडी बंद हो गई है। एक अलग TE कनेक्टर विनिर्देश अपने संभोग और अनमेटिंग माप के लिए <मजबूत डेटा-स्टार्ट="9991" डेटा-एंड ="10005">100 मिमी/मिनट का उपयोग करता है।
उन उदाहरणों को एक साथ रखें और बात स्पष्ट हो जाती है:
ये <मजबूत डेटा-स्टार्ट="10529" डेटा-एंड ="10562">उत्पाद-विशिष्ट आवश्यकताओं, एक नई परीक्षण योजना में कॉपी करने के लिए मान नहीं, के उदाहरण हैं।
व्यावहारिक नियम है:
<ब्लॉककोट डेटा-स्टार्ट='10630" डेटा-एंड ='10759">अकेले EIA-364-13 नंबर से परीक्षण गति या बल सीमा का चयन न करें। विधि का आह्वान करने वाले विनिर्देश की जाँच करें।
एक व्यावहारिक ईआईए-364-13 टेस्ट वर्कफ़्लो
एक बार आवश्यकता स्पष्ट हो जाने के बाद, प्रयोगशाला अनुक्रम अपेक्षाकृत सीधा होता है।
नियंत्रित EIA-364-13 संस्करण और इसे लागू करने वाले उत्पाद या ग्राहक विनिर्देश की पहचान करके प्रारंभ करें। आवश्यक संभोग विन्यास, गति, नमूना स्थिति, कुंडी की स्थिति और स्वीकृति मानदंड रिकॉर्ड करें।
इसके बाद, कनेक्टर को आवश्यक स्थिति में तैयार करें। एक पूरी तरह से आबादी वाला उत्पादन कनेक्टर और आंशिक रूप से आबादी वाला इंजीनियरिंग नमूना बहुत अलग बलों का उत्पादन कर सकता है। एक नए नमूने बनाम एक के बारे में भी यही सच है जो पहले से ही बार-बार संभोग चक्रों से गुजर चुका है।
नमूने को माउंट करें और संभोग अक्ष स्थापित करें। डेटा एकत्र करने से पहले, सत्यापित करें कि कनेक्टर आवास, केबल, पीसीबी या मशीन संरचना से संपर्क किए बिना आवश्यक यात्रा पूरी कर सकता है।
निर्दिष्ट दर पर संभोग स्ट्रोक चलाएं और आवश्यक यात्रा के माध्यम से बल प्रतिक्रिया रिकॉर्ड करें।
पूरी तरह से संभोग की स्थिति से, आवश्यक परिस्थितियों में अनमेटिंग स्ट्रोक करें।
अंत में, <मजबूत डेटा-स्टार्ट="12271" डेटा-एंड ="12305">लागू उत्पाद आवश्यकता के साथ मापे गए मानों की तुलना करें।
विकास कार्य के लिए, पूर्ण बल-विस्थापन डेटा को बनाए रखना तब भी उपयोगी होता है जब औपचारिक स्वीकृति मानदंड के लिए केवल अधिकतम या न्यूनतम बल की आवश्यकता होती है।
संभोग बल टर्मिनल प्रतिधारण बल नहीं है
इन शर्तों को कभी-कभी एक साथ मिलाया जाता है क्योंकि इन सभी में कनेक्टर घटकों को धक्का देना या खींचना शामिल होता है। वे एक ही इंजीनियरिंग प्रश्न का उत्तर नहीं देते हैं।
<मजबूत डेटा-स्टार्ट="13074" डेटा-एंड ="13090">संभोग बल यांत्रिक प्रतिरोध का वर्णन करता है क्योंकि निर्दिष्ट कनेक्टर इंटरफेस एक साथ आते हैं।
Unmating बल प्रतिरोध का वर्णन करता है क्योंकि वे इंटरफेस अलग हो जाते हैं।
टर्मिनल प्रतिधारण बल किसी व्यक्तिगत टर्मिनल या संपर्क की अपने आवास में बने रहने की क्षमता से संबंधित है।
<मजबूत डेटा-स्टार्ट="13379" डेटा-एंड ="13399">क्रिम्प पुल फोर्स फिर से एक अलग सवाल पूछता है: कंडक्टर को कितनी मजबूती से समेटे हुए टर्मिनल द्वारा यांत्रिक रूप से बनाए रखा जाता है।
एक कनेक्टर विनिर्देश में इनमें से कई आवश्यकताएँ साथ-साथ हो सकती हैं। उदाहरण के लिए, प्रकाशित कनेक्टर दस्तावेज़ीकरण, एक अलग परीक्षण प्रक्रिया के लिए टर्मिनल प्रतिधारण को असाइन करते समय मेट/अनमेट परीक्षण के लिए EIA-364-13 का संदर्भ दे सकता है।
