स्मार्टफोन और पोर्टेबल इलेक्ट्रॉनिक्स के लिए बार-बार टम्बल ड्रॉप परीक्षण

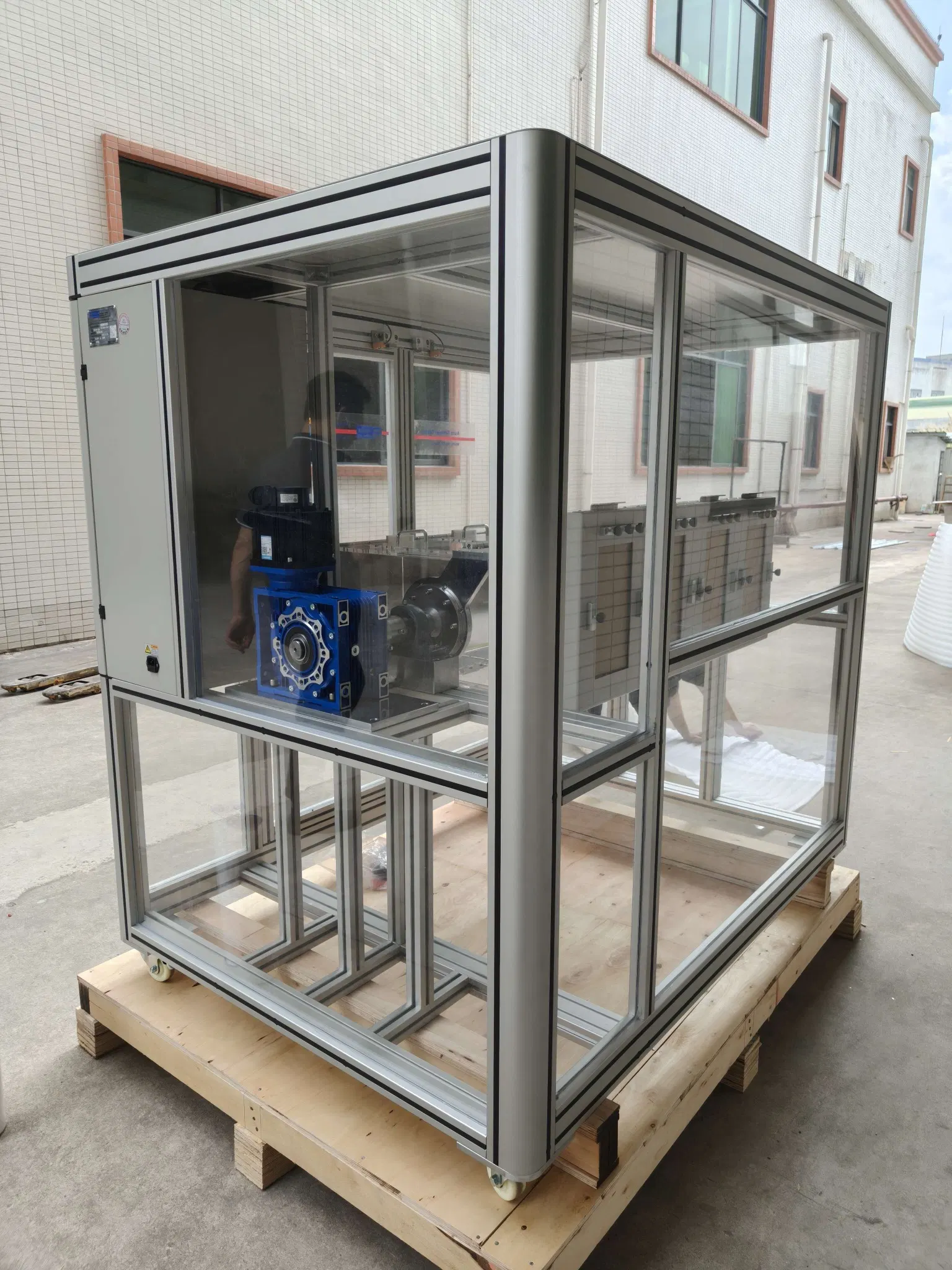

ITM-LAB RS-DP-12A स्वचालित टम्बल टेस्टर स्मार्टफोन, टैबलेट, इयरफ़ोन, पहनने योग्य उपकरणों, रिमोट कंट्रोलर और अन्य छोटे पोर्टेबल इलेक्ट्रॉनिक के बार-बार फ्री-फॉल और टम्बल इम्पैक्ट परीक्षण के लिए डिज़ाइन किया गया है। उत्पादों।
निरंतर ड्रम रोटेशन के माध्यम से, नमूने को बार-बार उठाया जाता है, जारी किया जाता है और एक परिभाषित हड़ताली सतह के खिलाफ प्रभावित किया जाता है। यह विश्वसनीयता इंजीनियरों को बार-बार यांत्रिक प्रभावों के बाद आवास स्थायित्व, संरचनात्मक अखंडता, आंतरिक घटक प्रतिधारण और कार्यात्मक प्रदर्शन का मूल्यांकन करने की अनुमति देता है।
500/1000 मिमी ड्रॉप ऊंचाई | 1-20 बूंदें/मिनट | पीएलसी नियंत्रण | 1-999,999 चक्र
लागू परीक्षण विधियाँ: IEC 60068-2-32 · GB/T 2423.8 · YD/T 1539-2019
<span data-placeholder-token="true" class="text-token-text-primary cursor-text rounded-sm">[ एक उद्धरण का अनुरोध करें] <स्पैन डेटा-प्लेसहोल्डर-टोकन="सच" वर्ग ="पाठ-टोकन-पाठ-प्राथमिक कर्सर-पाठ राउंडेड-एसएम">[ <एक href="https://youtu.be/RWvbSdL1rC8?si=pqKVC8XKqGr23EKG" लक्ष्य ="_blank" rel="noopener"> परीक्षण वीडियो देखें]
त्वरित विनिर्देशों
| प्राचल | आरएस-डीपी-12ए |
|---|---|
| जाँचने का तरीका | बार-बार टम्बल/फ्री-फॉल प्रभाव |
| ड्रॉप हाइट | 500 मिमी/1000 मिमी |
| परीक्षण गति | 1-20 बूँदें/मिनट |
| विशिष्ट गति | 10 बूँदें/मिनट |
| टेस्ट काउंटर | 1-999,999 चक्र |
| नियंत्रण | टचस्क्रीन + पीएलसी |
| ड्रम कॉन्फ़िगरेशन | दोहरी टम्बल संरचना |
| प्रभाव सतह | 17-19 मिमी लकड़ी का समर्थन + 3 मिमी स्टील प्लेट |
| अनुप्रयोगों | स्मार्टफोन, टैबलेट, ईयरफ़ोन, वियरेबल्स और छोटे इलेक्ट्रॉनिक्स |
| लागू परीक्षण विधियाँ | आईईसी 60068-2-32 · जीबी/टी 2423.8 · वाईडी/टी 1539-2019 |
| अनुकूलन | ड्रॉप ऊंचाई, ड्रम संरचना और आयाम उपलब्ध हैं |
कॉन्फ़िगरेशन की पुष्टि करने में सहायता चाहिए?हमें अपना नमूना आकार, वजन, आवश्यक ड्रॉप ऊंचाई और परीक्षण मानक भेजें।
विशिष्ट आवेदन पत्र
RS-DP-12A मुख्य रूप से छोटे और पोर्टेबल इलेक्ट्रॉनिक उत्पादों के लिए डिज़ाइन किया गया है जो हैंडलिंग और दैनिक उपयोग के दौरान बार-बार आकस्मिक प्रभावों का अनुभव कर सकते हैं।
<तालिका वर्ग ="तालिका होवर टेबल-धारीदार टेबल-बॉर्डर्ड" शैली ="बॉर्डर-पतन: पतन;"><एक href="https://youtu.be/RWvbSdL1rC8?si=pqKVC8XKqGr23EKG" लक्ष्य ="_blank" rel="noopener">![]()
प्रमुख इंजीनियरिंग विशेषताएं<स्पैन aria-hidden="true" class="PDq2pG_selectionAnchor">
RS-DP-12A कैसे काम करता है?
टम्बल परीक्षण निरंतर ड्रम रोटेशन के माध्यम से बार-बार फ्री-फॉल प्रभाव पैदा करता है।
ऑपरेटिंग सिद्धांत सीधा है:
01 - लोड
नमूने को टम्बल चैंबर के अंदर रखें।
↓
02 — सेट
टचस्क्रीन के माध्यम से आवश्यक परीक्षण गति और चक्र गणना सेट करें।
↓
03 — घुमाएँ
ड्रम घूमता है और नमूने को उठाता है।
↓
04 — फ्री फॉल
नमूना जारी किया जाता है और परिभाषित प्रभाव सतह पर गिरता है।
↓
05 — दोहराएँ
लिफ्ट-ड्रॉप-इम्पैक्ट अनुक्रम स्वचालित रूप से जारी रहता है।
↓
06 — निरीक्षण
करेंआवश्यक संख्या में चक्रों के बाद, यांत्रिक और कार्यात्मक विफलताओं के लिए नमूने का निरीक्षण करें।
टम्बल परीक्षण से क्या पता चलता है?
एक उत्पाद एक नियंत्रित ड्रॉप से बच सकता है लेकिन दर्जनों या सैकड़ों बार-बार प्रभाव के बाद समस्याएं विकसित कर सकता है।
RS-DP-12A इंजीनियरों को विफलता के तीन मुख्य स्तरों की जांच करने में मदद करता है।
<स्पैन शैली = "पृष्ठभूमि-रंग: आरजीबी (194, 224, 244); ">बाहरी क्षति
- आवास दरारें
- सतह की क्षति
- फ्रेम विरूपण
- संलग्नक पृथक्करण
- टूटे हुए बाहरी घटक
<स्पैन शैली="पृष्ठभूमि-रंग: आरजीबी (194, 224, 244);">आंतरिक असेंबली क्षति
- ढीले घटक
- कनेक्टर विस्थापन
- बैटरी मूवमेंट
- फास्टनर ढीला करना
- घटक टुकड़ी
<स्पैन शैली = "पृष्ठभूमि-रंग: आरजीबी (194, 224, 244); ">कार्यात्मक विफलता
- प्रदर्शन की खराबी
- बटन की विफलता
- आंतरायिक विद्युत कनेक्शन
- चार्जिंग कनेक्शन विफलता
- संचार में रुकावट
तकनीकी निर्देश
<तालिका वर्ग ="तालिका होवर टेबल-धारीदार टेबल-बॉर्डर्ड" शैली ="बॉर्डर-पतन: पतन;">टम्बल परीक्षक बनाम नियंत्रित ड्रॉप परीक्षक
ये दोनों मशीनें अलग-अलग विश्वसनीयता मूल्यांकन करती हैं।
| परीक्षण आवश्यकता | टम्बल टेस्टर | नियंत्रित ड्रॉप परीक्षक |
| बार-बार प्रभाव | ✓ | - |
| उच्च चक्र परीक्षण | ✓ | - |
| परिवर्तनीय प्रभाव अभिविन्यास | ✓ | - |
| परिभाषित चेहरा प्रभाव | - | ✓ |
| परिभाषित किनारे का प्रभाव | - | ✓ |
| परिभाषित कोने का प्रभाव | - | ✓ |
| संचित स्थायित्व मूल्यांकन | ✓ | - |
| अभिविन्यास-विशिष्ट विफलता विश्लेषण | - | ✓ |
टम्बल टेस्टर चुनें जब:
आपको यह निर्धारित करने की आवश्यकता है कि बार-बार यांत्रिक प्रभावों के बाद कोई उत्पाद कैसा प्रदर्शन करता है।
एक नियंत्रित ड्रॉप परीक्षक चुनें जब:
आपको यह निर्धारित करने की आवश्यकता है कि जब कोई विशिष्ट चेहरा, किनारा या कोना प्रभाव सतह से टकराता है तो क्या होता है।
स्मार्टफोन विश्वसनीयता कार्यक्रमों के लिए, दो परीक्षण विधियां एक दूसरे को बदलने के बजाय एक दूसरे के पूरक हो सकती हैं।
टेस्टिंग स्टैंडर्ड<स्पैन एरिया-हिडेन = "ट्रू" क्लास = "PDq2pG_selectionAnchor">
RS-DP-12A को आमतौर पर संदर्भित यांत्रिक प्रभाव परीक्षण विधियों के आधार पर टम्बल और फ्री-फॉल परीक्षण के लिए कॉन्फ़िगर किया जा सकता है।
सही कॉन्फ़िगरेशन का चयन कैसे करें
उद्धरण का अनुरोध करने से पहले, जानकारी के पांच टुकड़े विशेष रूप से महत्वपूर्ण हैं।
01 - नमूना
आप किस उत्पाद का परीक्षण कर रहे हैं?
स्मार्टफोन, टैबलेट, ईयरफोन, पहनने योग्य, रिमोट कंट्रोलर या कोई अन्य इलेक्ट्रॉनिक उत्पाद?
02 — आकार और वजन
नमूना आयाम और अधिकतम परीक्षण वजन प्रदान करें।
03 - ड्रॉप ऊंचाई
सुदृढ़ करना क्या परीक्षण की आवश्यकता है:
500 मिमी / 1000 मिमी / अनुकूलित
04 - परीक्षण की स्थिति
सुदृढ़ करना:
- ड्रॉप आवृत्ति
- आवश्यक चक्र
- नमूनों की संख्या
- कोई विशेष प्रभाव आवश्यकताएँ
05 - मानक
लागू IEC, GB/T, YD/T या आंतरिक कंपनी परीक्षण विनिर्देश प्रदान करें।
अपने परीक्षण के लिए RS-DP-12A कॉन्फ़िगर करें
सुनिश्चित नहीं हैं कि आपको किस टम्बल टेस्टर कॉन्फ़िगरेशन की आवश्यकता है?
ITM-LAB भेजें:
उत्पाद/नमूना
आयाम
वजन
Required Drop Height
टेस्ट स्टैंडर्ड
हमारे इंजीनियर परीक्षण आवश्यकता का मूल्यांकन कर सकते हैं और उपयुक्त RS-DP-12A कॉन्फ़िगरेशन की सिफारिश कर सकते हैं।
<span data-placeholder-token="true" class="text-token-text-primary cursor-text rounded-sm">[ एक उद्धरण का अनुरोध करें]
[ संपर्क ITM-LAB ]
<स्पैन डेटा-प्लेसहोल्डर-टोकन = "सच" वर्ग = "पाठ-टोकन-पाठ-प्राथमिक कर्सर-पाठ राउंडेड-एसएम"> [ < href = "https://youtu.be/RWvbSdL1rC8?si=pqKVC8XKqGr23EKG" लक्ष्य = "_blank" rel = "NOOPENER">परीक्षण वीडियो देखें]
<एक href="https://youtu.be/RWvbSdL1rC8?si=pqKVC8XKqGr23EKG" लक्ष्य ="_blank" rel="noopener">
टम्बल टेस्टर का उपयोग किस लिए किया जाता है?
एक टम्बल परीक्षक का उपयोग बार-बार आकस्मिक बूंदों का अनुकरण करने और पोर्टेबल इलेक्ट्रॉनिक उत्पादों की यांत्रिक स्थायित्व और कार्यात्मक विश्वसनीयता का मूल्यांकन करने के लिए किया जाता है।
आरएस-डीपी -12 ए के साथ किन उत्पादों का परीक्षण किया जा सकता है?
RS-DP-12A स्मार्टफोन, टैबलेट, पहनने योग्य उपकरणों, ब्लूटूथ उत्पादों, संचार उपकरण और अन्य पोर्टेबल इलेक्ट्रॉनिक्स के लिए उपयुक्त है।
RS-DP-12A AC सर्वो मोटर का उपयोग क्यों करता है?
एसी सर्वो मोटर सटीक स्थिति नियंत्रण प्रदान करती है, जिससे इंजीनियरों को निरीक्षण और विफलता विश्लेषण के लिए एक विशिष्ट कोण पर टम्बल कक्ष को रोकने की अनुमति मिलती है।
क्या RS-DP-12A कई उत्पादों का परीक्षण कर सकता है?
हाँ। दोहरे ड्रम संरचना निर्दिष्ट पेलोड क्षमता के भीतर कई छोटे इलेक्ट्रॉनिक उत्पादों के बैच परीक्षण की अनुमति देती है।
क्या सुरक्षा विशेषताएं शामिल हैं?
सिस्टम में एक इलेक्ट्रॉनिक डोर इंटरलॉक, स्वचालित मोटर शटडाउन और आपातकालीन स्टॉप सुरक्षा शामिल है।
