एक विशिष्ट पूछताछ इस तरह दिख सकती है:
विषय: RFQ - कनेक्टर सम्मिलन बल परीक्षक<br डेटा-प्रारंभ ="275" डेटा-अंत ="278">कृपया एक कनेक्टर सम्मिलन और निष्कर्षण बल परीक्षक को उद्धृत करें.
क्षमता: 50 किलो।
मात्रा: 1 सेट। <बीआर डेटा-स्टार्ट="382" डेटा-एंड ="385">कृपया अपना सर्वोत्तम मूल्य और डेटाशीट भेजें।
इस RFQ में कुछ भी असामान्य नहीं है। समस्या यह है कि यह उस मशीन का वर्णन करता है जिसे खरीदार सोचता है कि उन्हें इसकी आवश्यकता है, लेकिन मशीन को जो परीक्षण करना है उसके बारे में लगभग कुछ भी नहीं।
50 kg क्षमता आपूर्तिकर्ता को यह नहीं बताती है कि कनेक्टर सामान्य रूप से 10 N या 200 N पर मेल खाता है या नहीं। यह संभोग यात्रा, परीक्षण गति, स्थिरता ज्यामिति, संरेखण, जवान, कुंडी, डेटा अधिग्रहण, या क्या आवेदन एकल बल माप या दोहराया स्थायित्व परीक्षण है, के बारे में कुछ भी नहीं कहता है।
वे विवरण ही वास्तविक परीक्षण प्रणाली को निर्धारित करते हैं।
यदि आप <मजबूत डेटा-स्टार्ट="1000" डेटा-एंड ="1051>" के लिए RFQ तैयार कर रहे हैं, तो कनेक्टर और माप से शुरू करें, कनेक्टर और माप से शुरू करें। मशीन की क्षमता बाद में आती है।
कनेक्टर से शुरू करें, परीक्षक से नहीं
पहला उपयोगी प्रश्न नहीं है:
आपको कितने बड़े परीक्षक की आवश्यकता है?
यह है:
आप वास्तव में क्या परीक्षण कर रहे हैं?
"कनेक्टर" का मतलब कॉम्पैक्ट इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले लघु संपर्क से लेकर एक सीलबंद बहु-स्थिति ऑटोमोटिव कनेक्टर तक कुछ भी हो सकता है, जिसमें आवास, गैसकेट, द्वितीयक लॉक, तार और अपेक्षाकृत लंबे संभोग पथ
शामिल हैं।इसलिए दो उत्पादों को पूरी तरह से अलग जुड़नार और गति व्यवस्था की आवश्यकता के दौरान समान शिखर बलों की आवश्यकता हो सकती है।
DUT की पहचान करके RFQ प्रारंभ करें:
<उल डेटा-स्टार्ट="1676" डेटा-एंड ="1935">फिर वास्तविक परीक्षण इंटरफ़ेस को परिभाषित करें।
यह एक पूर्ण संभोग कनेक्टर जोड़ी, एक व्यक्तिगत संपर्क जोड़ी, एक आवास में प्रवेश करने वाला एक टर्मिनल, एक समाप्त-डिवाइस रिसेप्टेक में प्रवेश करने वाला प्लग, या एक निर्दिष्ट गेज के खिलाफ परीक्षण किया गया संपर्क हो सकता है।
इन कॉन्फ़िगरेशन को केवल इसलिए विनिमेय नहीं माना जाना चाहिए क्योंकि उनमें से सभी में सम्मिलन और निकासी शामिल है।
उस यांत्रिक घटना को परिभाषित करें जिसे आपको मापने की आवश्यकता है
"कनेक्टर सम्मिलन बल" का उपयोग अक्सर सामान्य विवरण के रूप में किया जाता है, लेकिन कई अलग-अलग यांत्रिक परीक्षण उस वाक्यांश के पीछे बैठ सकते हैं।
आपको <मजबूत डेटा-स्टार्ट="3073" डेटा-एंड ="3108">पूर्ण कनेक्टर संभोग बल, उदाहरण के लिए, जहां पुरुष और महिला कनेक्टर असेंबलियों को एक सिस्टम के रूप में लगाया जाता है।
इसके बजाय आपको <मजबूत डेटा-स्टार्ट="3217" डेटा-एंड ="3249" की आवश्यकता हो सकती है>अनमेटिंग या निष्कर्षण बल, व्यक्तिगत संपर्क सम्मिलन या निकासी बल, आवास में टर्मिनल सम्मिलन, टर्मिनल प्रतिधारण या पुल-आउट बल, या कुंडी या लॉकिंग सुविधा से जुड़े बल।
ये एक ही परीक्षण के लिए केवल अलग-अलग नाम नहीं हैं।
अंतर मायने रखता है क्योंकि लोड सेल यांत्रिक परीक्षण पथ के माध्यम से प्रेषित सब कुछ देखता है।
एक पूर्ण सीलबंद कनेक्टर के लिए, मापा बल में संपर्क इंटरैक्शन, आवास मार्गदर्शन, सील संपीड़न और परिभाषित परीक्षण कॉन्फ़िगरेशन द्वारा अनुमत अन्य यांत्रिक सुविधाओं से योगदान हो सकता है।
एक व्यक्तिगत संपर्क परीक्षण के लिए, माप सीमा बहुत संकरी हो सकती है।
तो लिखने के बजाय:
<ब्लॉककोट डेटा-स्टार्ट='3918" डेटा-एंड ='3948'>अनुप्रयोग: कनेक्टर बल
इसके करीब कुछ लिखें:
<ब्लॉककोट डेटा-स्टार्ट='3978'' डेटा-एंड ='4039'>परीक्षण आवश्यक: पूर्ण कनेक्टर संभोग और अनमेटिंग बल
या:
<ब्लॉककोट डेटा-स्टार्ट='4046" डेटा-एंड ='4148'>परीक्षण आवश्यक: निर्दिष्ट परीक्षण गेज के विरुद्ध व्यक्तिगत महिला-संपर्क सम्मिलन और निकासी बल
यदि परीक्षण IEC 60512, EIA-364, एक ऑटोमोटिव विनिर्देश, एक ग्राहक ड्राइंग, या एक आंतरिक SOP द्वारा नियंत्रित किया जाता है, तो RFQ में लागू दस्तावेज़ और परीक्षण विधि की पहचान करें।
यदि आपकी आवश्यकता विशेष रूप से <मजबूत डेटा-स्टार्ट="4374" डेटा-एंड ="4401">आईईसी 60512-13-2 टेस्ट 13बी का संदर्भ देती है, तो माप सीमा विशेष ध्यान देने योग्य है। हमारा अलग <मजबूत डेटा-स्टार्ट="4472" डेटा-एंड ="4552">आईईसी 60512-13-2 टेस्ट 13बी कनेक्टर इंसर्शन एंड विदड्रॉल फोर्स टेस्टिंग गाइड में उस विधि को विस्तार से शामिल किया
गया है।मानक संख्या उपयोगी है। सटीक परीक्षण आवश्यकता बेहतर है।

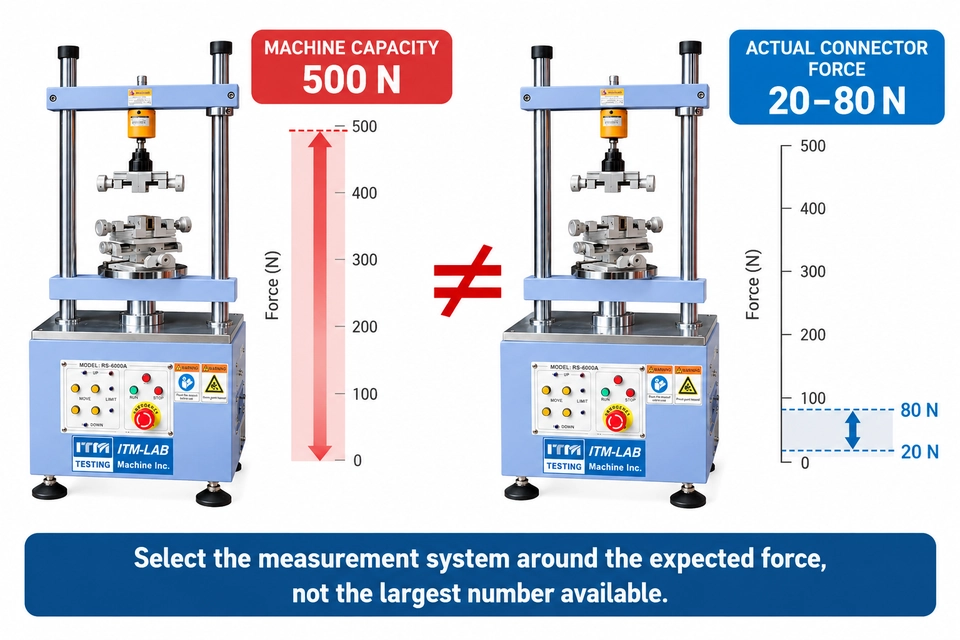

मशीन की क्षमता आपकी कार्य शक्ति नहीं है
यह सबसे आम कनेक्टर बल परीक्षक विनिर्देश समस्याओं में से एक है।
एक खरीदार पूछता है:
500 N परीक्षक
या:
<मजबूत डेटा-स्टार्ट="4832" डेटा-एंड ="4858">50 किग्रा कनेक्टर परीक्षक
लेकिन संलग्न ड्राइंग में कनेक्टर को वास्तव में संभोग करने के लिए केवल 15-25 N की आवश्यकता हो सकती है।
ये दो अलग-अलग जानकारी हैं।
पहला उपकरण सीमा का वर्णन करता है।
दूसरा उस माप का वर्णन करता है जिसकी प्रयोगशाला वास्तव में परवाह करती है।
तीन अनुप्रयोगों पर विचार करें:
सब तीन खरीदार संभावित रूप से "50 किलो कनेक्टर परीक्षक" के लिए एक RFQ भेज सकते हैं।
यह उन्हें एक ही परीक्षण प्रणाली नहीं बनाता है।
लोड-सेल चयन के लिए, आपूर्तिकर्ता को बताएं कि आप वास्तविक लोड के बारे में क्या जानते हैं:
अपेक्षित सामान्य बल: _____ N
उच्चतम अपेक्षित बल: _____ N
यदि आपके पास पहले से ही ऐतिहासिक माप हैं, तो उन्हें शामिल करें।
यदि आप अपेक्षित बल नहीं जानते हैं, तो केवल RFQ को पूरा करने के लिए मशीन की क्षमता का आविष्कार न करें। कनेक्टर जानकारी भेजें और समझाएं कि सीमा अज्ञात है।
एक प्रारंभिक परीक्षण, मौजूदा उत्पाद डेटा, या प्रतिनिधि नमूना कॉन्फ़िगरेशन के लिए बेहतर आधार प्रदान कर सकता है।
प्रयोग करने योग्य परीक्षण लिफाफे के संदर्भ में सोचें
यात्रा एक और विनिर्देश है जिसे अधिक सरल बनाना आसान है।
मान लीजिए कि आपका कनेक्टर पहले जुड़ाव से 40 मिमी अपनी पूरी तरह से संभोग स्थिति में चला
जाता है।क्या इसका मतलब है कि आपको 40 मिमी यात्रा के साथ एक परीक्षक की आवश्यकता है?
आवश्यक रूप से नहीं।
मशीन को भौतिक परीक्षण सेटअप को भी समायोजित करना होगा। स्थिरता के आधार पर, आपको शुरुआती अंतर, दृष्टिकोण, पूर्ण निकासी, नमूना लोडिंग और स्थिरता घटकों के बीच निकासी के लिए अतिरिक्त आंदोलन की आवश्यकता हो सकती है।
मजबूत डेटा-स्टार्ट="7138" डेटा-एंड ="7162">प्रयोग करने योग्य परीक्षण लिफाफे के <संदर्भ में सोचना अधिक उपयोगी है:
प्रारंभिक स्थिति → दृष्टिकोण → संभोग यात्रा → पहला संपर्क → पूरी तरह से संभोग स्थिति → निकासी
फिक्स्चर स्वयं भी भौतिक स्थान पर कब्जा कर लेते हैं।
इसलिए एक कैटलॉग पर्याप्त मशीन यात्रा दिखा सकता है, जबकि इकट्ठे कनेक्टर और फिक्स्चर इच्छित प्रक्रिया के लिए अपर्याप्त प्रयोग करने योग्य गति छोड़ देते हैं।
एंडपॉइंट भी मायने रखता है
यात्रा केवल इस बात का सवाल नहीं है कि क्या मशीन काफी दूर तक जा सकती है।
मशीन को यह भी जानना होगा कि कहां रुकना है।
बहुत जल्दी रुकने से कनेक्टर आंशिक रूप से संभोग हो सकता है।
इच्छित समापन बिंदु से आगे गाड़ी चलाने से कनेक्टर को हाउसिंग स्टॉप या फिक्स्चर सुविधा के खिलाफ मजबूर किया जा सकता है और एक बल शिखर बनाया जा सकता है जो सामान्य संभोग व्यवहार का प्रतिनिधित्व नहीं करता है।
असामान्य कनेक्टर्स के लिए, ड्राइंग में दोनों स्थितियाँ दिखाएँ:
START
और
पूरी तरह से मेटेटेड
यह केवल लिखने से अधिक उपयोगी हो सकता है:
<ब्लॉककोट डेटा-स्टार्ट='8006" डेटा-एंड='8022">यात्रा = 40 मिमी
<आईएमजी एसआरसी="https://v7-upload.digoodcms.com/website_157/2026-09-23/6ab3749b86f42-connector सम्मिलन बल परीक्षक यात्रा परीक्षण लिफाफा.वेबपी" चौड़ाई="960" ऊंचाई="640" alt="कनेक्टर सम्मिलन बल परीक्षक यात्रा परीक्षण लिफाफा">
परीक्षण गति विधि से आती है
एक और कमजोर RFQ लाइन है:
<ब्लॉककोट डेटा-स्टार्ट='8646'' डेटा-एंड ='8665'>गति: समायोज्य
एडजस्टेबिलिटी एक उपकरण सुविधा है। यह कोई परीक्षण की स्थिति नहीं है।
यदि प्रयोगशाला को 25 मिमी/मिनट, 50 मिमी/मिनट, या किसी अन्य निर्दिष्ट गति पर परीक्षण करना चाहिए, तो उस आवश्यकता को सीधे बताएं।
उदाहरण के लिए:
<ब्लॉककोट डेटा-स्टार्ट="8864" डेटा-एंड ="8896">आवश्यक परीक्षण गति: 50 मिमी/मिनट
या, यदि स्थिति किसी परीक्षण प्रक्रिया से आती है:
<ब्लॉककोट डेटा-स्टार्ट="8949" डेटा-एंड ="9011">परीक्षण गति: लागू ग्राहक परीक्षण विधि के अनुसार
यह विशेष रूप से महत्वपूर्ण हो जाता है जब परिणामों की तुलना प्रयोगशालाओं, आपूर्तिकर्ताओं या उत्पादन स्थलों के बीच की जाएगी।
गति की स्थिति बदलने से यांत्रिक इंटरफ़ेस की मापी गई प्रतिक्रिया बदल सकती है।
बनाने लायक एक और अंतर है:
<मजबूत डेटा-स्टार्ट="9267" डेटा-अंत ="9353">बल-लक्षण वर्णन की गति आवश्यक रूप से स्थायित्व-चक्र दर के समान नहीं है।
एक नियंत्रित सम्मिलन बल माप एक गति की स्थिति में किया जा सकता है, जबकि यांत्रिक स्थायित्व के लिए बार-बार साइकिल चलाने से दूसरे का उपयोग किया जा सकता है।
यदि दोनों कार्यों की आवश्यकता है, तो दोनों को परिभाषित करें।
उन्हें "परीक्षण गति" नामक एक पंक्ति में न संकुचित करें।
स्थिरता माप प्रणाली का हिस्सा है
फिक्स्चर को अक्सर क्रय विनिर्देश में एक सहायक के रूप में माना जाता है।
यांत्रिकरूप से, यह परीक्षण का हिस्सा है।
एक कनेक्टर फिक्स्चर में तीन कार्य होते हैं:
होल्ड - अवांछित नमूना आंदोलन को रोकें।
<मजबूत डेटा-स्टार्ट="9872" डेटा-एंड ="9882">Locate - एक दोहराने योग्य स्थिति और संभोग अक्ष स्थापित करें।
हस्तक्षेप न करें - ऐसी यांत्रिक स्थिति बनाने से बचें जो कनेक्टर सामान्य रूप से अनुभव नहीं करेगा।
तीसरी नौकरी को नज़रअंदाज़ करना आसान है।
एक स्थिरता को केवल यह जानने की आवश्यकता नहीं है कि क्या पकड़ना है। यह जानने की जरूरत है कि क्या नहीं पकड़ना है।
कल्पना कीजिए कि दोनों कनेक्टर हिस्सों को सख्ती से जकड़ा गया है लेकिन उनकी कुल्हाड़ियों को थोड़ा ऑफसेट किया गया है।
संभोग के दौरान, आवास रगड़ सकते हैं। गाइड सुविधाओं को बग़ल में मजबूर किया जा सकता है। कनेक्टर अब अपना इच्छित संरेखण स्थापित करने में सक्षम नहीं हो सकता है।
लोड सेल अभी भी एक बल रिकॉर्ड करता है।
परिणाम बहुत दोहराने योग्य भी हो सकता है।
लेकिन उस बल का एक हिस्सा अब स्थिरता-निर्मित मिसलिग्न्मेंट से संबंधित है।
स्थिरता डिजाइन के लिए, आपूर्तिकर्ता को कनेक्टर ड्राइंग, संभोग दिशा, उपलब्ध होल्डिंग सतहों, आवास सामग्री, केबल या तार से बाहर निकलने की दिशा, कुंडी की स्थिति, सील स्थान, और कोई भी सुविधा प्रदान करें जो संभोग के दौरान मुक्त रहनी चाहिए।
यदि कनेक्टर संरेखण स्थापित करने के लिए अपनी स्वयं की मार्गदर्शन सुविधाओं का उपयोग करता है, तो उसका भी उल्लेख करें।
यह न मानें कि दोनों पक्षों को "जितना संभव हो उतना कठोर" बनाने से स्वचालित रूप से माप में सुधार होता है।
पीक फोर्स या फोर्स-ट्रैवल कर्व?
मान लीजिए कि दो कनेक्टर नमूने दोनों उत्पन्न करते हैं:
<मजबूत डेटा-स्टार्ट="11737" डेटा-एंड ="11767">पीक सम्मिलन बल: 42 N
क्या वे यांत्रिक रूप से उसी तरह व्यवहार कर रहे हैं?
जरूरी नहीं।
नमूना A संपर्क जुड़ाव के माध्यम से आसानी से बढ़ सकता है और पूर्ण संभोग के पास 42 N तक पहुंच सकता है।
नमूना B बहुत पहले 42 N तक पहुँच सकता है क्योंकि आवास किसी गाइड या स्थिरता के विरुद्ध रगड़ना शुरू कर देता है।
यदि परीक्षण रिपोर्ट में केवल एक अधिकतम मान है, तो दोनों नमूने समान दिखते हैं।
बल-यात्रा वक्र दो अलग-अलग कहानियाँ बताते हैं।
<मजबूत डेटा-स्टार्ट="12155" डेटा-एंड ="12231">एक ही शिखर मान जरूरी नहीं कि एक ही संभोग घटना का वर्णन करे।
कुछ QC अनुप्रयोगों के लिए, अधिकतम सम्मिलन बल, अधिकतम निष्कर्षण बल और पास/फेल स्थिति वह सब हो सकती है जो आवश्यक है।
विकास, समस्या निवारण, या विस्तृत यांत्रिक मूल्यांकन के लिए, प्रयोगशाला को इसकी भी आवश्यकता हो सकती है:
<उल डेटा-स्टार्ट="12461" डेटा-एंड ="12569">एक वक्र संभोग पथ में एक भौतिक घटना के साथ बल परिवर्तन को जोड़ने में मदद कर सकता है।
महत्वपूर्ण बात यह नहीं है कि प्रत्येक ग्राहक को एक वक्र की आवश्यकता होती है।
यह है कि सॉफ़्टवेयर और डेटा-अधिग्रहण आवश्यकता को परिभाषित किया जाना चाहिए <मजबूत डेटा-स्टार्ट="12794" डेटा-एंड ="12825">परीक्षक को उद्धृत करने से पहले, स्थापना के बाद नहीं खोजा गया।
बल माप और स्थायित्व अलग-अलग कार्य हैं
यह अंतर कनेक्टर परीक्षक RFQ में स्पष्ट रूप से किया जाना चाहिए।
एक बल परीक्षक का उपयोग कम संख्या में नियंत्रित सम्मिलन और निकासी घटनाओं को चिह्नित करने के लिए किया जा सकता है।
एक स्थायित्व प्रणाली को संभोग ऑपरेशन को हजारों, दसियों हज़ारों या अधिक बार दोहराने की आवश्यकता हो सकती है।
वे आवश्यकताएं उपकरण पर अलग-अलग जोर देती हैं।
<मजबूत डेटा-स्टार्ट="13855" डेटा-एंड ="13876" >बल माप के लिए, आप मुख्य रूप से नियंत्रित गति, बल माप, विस्थापन डेटा, वक्र अधिग्रहण और चरम पहचान के बारे में परवाह कर सकते हैं।
स्थायित्व साइकिल चलाना, चक्र दर, चक्र गणना, स्वचालित उत्क्रमण, स्थिरता सहनशक्ति, लंबी अवधि का संचालन और विफलता की निगरानी अधिक महत्वपूर्ण हो जाती है।
कुछ परियोजनाओं को दोनों की आवश्यकता होती है।
उदाहरण के लिए:
<ब्लॉककोट डेटा-स्टार्ट="14208" डेटा-एंड ="14360">नए कनेक्टर पर सम्मिलन और निष्कर्षण बल को मापें, 10,000 संभोग चक्रों को पूरा करें, फिर बल माप दोहराएं और परिणामों की तुलना करें।
इसे एक संयुक्त आवश्यकता के रूप में कहा जाना चाहिए।
यदि प्राथमिक उद्देश्य सटीक बल लक्षण वर्णन के बजाय बार-बार सम्मिलन/निष्कर्षण साइकिल चलाना है, तो एप्लिकेशन को शुरुआत से ही स्थायित्व की आवश्यकता के रूप में मानें, बजाय यह मानने के कि यह केवल वही बल परीक्षक है जो लंबे समय तक चल रहा है।
इसलिए एक उपयोगी RFQ कहता है:
<मजबूत डेटा-स्टार्ट="14698" डेटा-एंड="14729">बल माप आवश्यक: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="14740" डेटा-एंड="14770">बार-बार साइकिल चलाने की आवश्यकता: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="14781" data-end="14802">चक्रों की संख्या: _____
साइकिल चलाने के दौरान मापा गया बल: हाँ/नहीं
साइकिल चलाने से पहले/बाद में मापा गया बल: हाँ/नहीं
जब विद्युत निगरानी मायने रखती है
कुछ कनेक्टर प्रोग्राम के लिए, यांत्रिक परिणाम केवल आधा प्रश्न है।
आपको यह भी जानने की आवश्यकता हो सकती है कि यांत्रिक संचालन के दौरान या बाद में विद्युत प्रदर्शन स्वीकार्य रहता है या नहीं।
परियोजना के आधार पर, इसमें शामिल हो सकते हैं:
निरंतरता
व्यवधान का पता लगाना
संपर्क प्रतिरोध
ग्राहक-परिभाषित विद्युत निगरानी
यह न मानें कि विद्युत निगरानी स्वचालित रूप से एक यांत्रिक कनेक्टर बल परीक्षक के साथ शामिल है।
यदि आपको इसकी आवश्यकता है, तो इसे RFQ में डालें।
उदाहरण के लिए:
<ब्लॉककोट डेटा-स्टार्ट='15468'' डेटा-एंड ='15555'>बार-बार सम्मिलन/निष्कर्षण चक्रण के दौरान विद्युत निरंतरता की निगरानी की जानी चाहिए।
यह आपूर्तिकर्ता को बताता है कि परीक्षण वास्तुकला को यांत्रिक गति और विद्युत कनेक्शन दोनों पर विचार करना चाहिए।
यदि विद्युत माप की आवश्यकता नहीं है, तो इसके साथ सिस्टम विनिर्देश को जटिल बनाने का कोई कारण नहीं है।
ड्राइंग, सीएडी फ़ाइल, या भौतिक नमूना?
एक सामान्य खरीद प्रश्न यह है कि आपूर्तिकर्ता को वास्तव में उद्धरण से पहले कितनी उत्पाद जानकारी की आवश्यकता होती है।
कोई एक उत्तर नहीं है।
एक आयामी ड्राइंग पर्याप्त हो सकती है जब
कनेक्टर ज्यामिति सरल है, होल्डिंग सतहें स्पष्ट हैं, और संभोग दिशा अच्छी तरह से परिभाषित है।
ड्राइंग + फोटोग्राफ बेहतर होते हैं जब
आवास में कुंडी, पसलियां, तार निकास, सील या अनियमित बाहरी ज्यामिति होती है जिसे अकेले 2D ड्राइंग से समझना मुश्किल होता है।
एक भौतिक नमूना दृढ़ता से पसंद किया जाता है जब
क्लैंपिंग सतहें अनियमित हैं, आवास लचीला है, केबल या हार्नेस माउंटिंग को प्रभावित करता है, या कनेक्टर के प्राकृतिक संभोग व्यवहार को चित्र से पुन: पेश करना मुश्किल है।
CAD डेटा तब भी उपयोगी हो सकता है जब एक कस्टम फिक्स्चर को जटिल ढाला ज्यामिति का पालन करना चाहिए।
गोपनीय परियोजनाओं के लिए, प्रारंभिक उद्धरण के लिए एक सरलीकृत इंटरफ़ेस आरेखण पर्याप्त हो सकता है। आवश्यक परियोजना जानकारी उपलब्ध होने के बाद विस्तृत फिक्स्चर इंजीनियरिंग का पालन किया जा सकता है।
एक व्यावहारिक नियम अच्छी तरह से काम करता है:
<ब्लॉककोट डेटा-स्टार्ट="16867" डेटा-एंड ="16959"><मजबूत डेटा-स्टार्ट="16869" डेटा-एंड ="16959">जितना अधिक एप्लिकेशन-विशिष्ट फिक्स्चर होगा, भौतिक DUT उतना ही अधिक मूल्यवान होगा।
थ्रूपुट व्यावहारिक कॉन्फ़िगरेशन को बदल देता
हैएक ही कनेक्टर परीक्षण प्रति दिन पांच बार या प्रति दिन कई सौ बार किया जा सकता है।
परीक्षण विधि परिवर्तित नहीं हो सकती है।
उपकरण वर्कफ़्लो संभवतः होगा।
कम मात्रा वाले R&D कार्य के लिए, मैन्युअल नमूना स्थिति और सामयिक स्थिरता समायोजन स्वीकार्य हो सकता है।
नियमित QC या उत्पादन-समर्थन परीक्षण के लिए, फिक्स्चर लोडिंग समय, दोहराने योग्य स्थिति, स्वचालित वापसी, नुस्खा भंडारण, डेटा नामकरण, रिपोर्टिंग और स्थिरता परिवर्तन के लिए बहुत अधिक महत्वपूर्ण हो सकता है।
तो RFQ में एक सरल पंक्ति जोड़ें:
<ब्लॉककोट डेटा-स्टार्ट='17537'' डेटा-एंड ='17575'>अपेक्षित मात्रा: _____ नमूने/दिन
यह भी उल्लेख करें कि मशीन एक कनेक्टर मॉडल या कई का परीक्षण करेगी या नहीं।
एक परीक्षक पर बारह कनेक्टर परिवारों को चलाने वाली प्रयोगशाला में एक उत्पादन कनेक्टर को समर्पित प्रयोगशाला से एक अलग स्थिरता-प्रबंधन समस्या होती है।
इसलिए थ्रूपुट केवल एक क्रय आँकड़ा नहीं है। यह प्रभावित कर सकता है कि सिस्टम को कैसे कॉन्फ़िगर किया जाना चाहिए।
RFQ भेजने से पहले
एक कनेक्टर बल परीक्षक RFQ को बीस-पृष्ठ इंजीनियरिंग विनिर्देश बनने की आवश्यकता नहीं है।
लेकिन छह लापता आइटम आमतौर पर एक सार्थक कॉन्फ़िगरेशन तैयार करने से पहले तकनीकी स्पष्टीकरण के एक और दौर की ओर ले जाते हैं।
कोई अपेक्षित बल नहीं। यदि आप अनुमानित कार्य बल जानते हैं, तो इसे प्रदान करें। यदि नहीं, तो मशीन की क्षमता का अनुमान लगाने के बजाय बताएं कि यह अज्ञात है।
<मजबूत डेटा-स्टार्ट="18337" डेटा-एंड ="18356">कोई DUT आरेखण नहीं। मशीन का चयन करना आसान हो सकता है जबकि फिक्स्चर को परिभाषित करना असंभव है।
कोई यात्रा जानकारी नहीं। कनेक्टर मूवमेंट या स्टार्ट/एंड पोजीशन प्रदान करें, न कि केवल एक अनुरोधित मशीन स्ट्रोक।
कोई परीक्षण विधि नहीं। लागू मानक, ग्राहक विनिर्देश, ड्राइंग आवश्यकता, या आंतरिक एसओपी की पहचान करें।
कोई स्थिरता जानकारी नहीं। दिखाएँ कि कनेक्टर को कैसे रखा जा सकता है और कौन सी सुविधाएँ अबाधित रहनी चाहिए।
<मजबूत डेटा-स्टार्ट="18797" data-end="18821">कोई डेटा आवश्यकता नहीं। बताएं कि क्या आपको शिखर मान, बल-यात्रा वक्र, अपरिष्कृत डेटा, पास/असफल सीमाएँ या किसी अन्य रिपोर्टिंग स्वरूप की आवश्यकता है.
एक वास्तविक आरएफक्यू को आरएस -6600 ए कॉन्फ़िगरेशन में बदलना
अब शुरुआत से अधिक उपयोगी RFQ पर लौटें:
<ब्लॉककोट डेटा-स्टार्ट="19526" डेटा-एंड ="19848">DUT: 24-स्थिति सीलबंद ऑटोमोटिव कनेक्टर
टेस्ट: पूर्ण संभोग और अनमेटिंग बल
अपेक्षित बल: 150 से नीचे
अनुमानित संभोग यात्रा: 45 मिमी
आवश्यक परीक्षण गति: 50 मिमी/मिनट
आवश्यक डेटा: पीक बल और बल-यात्रा वक्र
दैनिक वॉल्यूम: लगभग 40 कनेक्टर जोड़े
आरेखण: उपलब्ध
इस बिंदु पर, उपकरण कॉन्फ़िगरेशन एक अनुमान के बजाय एक इंजीनियरिंग अभ्यास बन जाता है।
<मजबूत डेटा-स्टार्ट="19947" डेटा-एंड ="19965">अपेक्षित बल लोड-सेल चयन के लिए प्रारंभिक बिंदु प्रदान करता है।
<मजबूत डेटा-स्टार्ट="20024" डेटा-एंड ="20065">कनेक्टर ड्राइंग और नमूना ज्यामिति स्थिरता अवधारणा को निर्धारित करते हैं।
<मजबूत डेटा-स्टार्ट="20102" डेटा-एंड ="20127">45 मिमी संभोग आंदोलन कनेक्टर और फिक्स्चर पर विचार करने के बाद पूर्ण प्रयोग करने योग्य परीक्षण लिफाफे की जांच करने की अनुमति देता है।
<मजबूत डेटा-स्टार्ट="20236" डेटा-एंड ="20254">आवश्यक गति प्रासंगिक गति की स्थिति को परिभाषित करती है।
<मजबूत डेटा-स्टार्ट="20299" डेटा-एंड ="20327">बल-यात्रा आवश्यकता परिभाषित करती है कि क्या कैप्चर किया जाना चाहिए और क्या रिपोर्ट किया जाना चाहिए।
<मजबूत डेटा-प्रारंभ ="20377" डेटा-अंत ="20398">दैनिक परीक्षण वॉल्यूम यह निर्धारित करने में मदद करता है कि लोडिंग, चेंजओवर और सॉफ़्टवेयर वर्कफ़्लो पर अतिरिक्त ध्यान देने की आवश्यकता है या नहीं।
an ITM-LAB RS-6600A स्वचालित सम्मिलन और निष्कर्षण बल परीक्षक, इन एप्लिकेशन इनपुट को तब उपयुक्त परीक्षण कॉन्फ़िगरेशन में मैप किया जा सकता है।
अनुक्रम जानबूझकर है:
<मजबूत डेटा-स्टार्ट="20687" डेटा-एंड ="20751">कनेक्टर → टेस्ट → बल → गति → स्थिरता → डेटा → मशीन
नहीं:
<मजबूत डेटा-स्टार्ट="20759" data-end="20805">मशीन कनेक्टर को फिट करने का प्रयास →
यह अंतर तब तेजी से महत्वपूर्ण हो जाता है जब स्थिरता को अनुकूलित किया जाता है या जब कई कनेक्टर मॉडल को एक ही सिस्टम साझा करना होता है।
<आईएमजी एसआरसी="https://v7-upload.digoodcms.com/website_157/2026-09-23/6ab37ed260e21-connector सम्मिलन निष्कर्षण बल परीक्षक RFQ चयन रोडमैप.वेबपी" चौड़ाई="960" ऊंचाई="1440" alt="कनेक्टर सम्मिलन निष्कर्षण बल परीक्षक RFQ चयन रोडमैप">
एक बेहतर कनेक्टर परीक्षक RFQ परीक्षण के साथ शुरू होता है
खरीदार को परीक्षण मशीन को डिजाइन करने की कोई आवश्यकता नहीं है।
यह आपूर्तिकर्ता का काम है।
लेकिन आपूर्तिकर्ता को माप को समझने के लिए पर्याप्त जानकारी की आवश्यकता होती है।
कनेक्टर बल परीक्षण के लिए, पाँच भेद विशेष रूप से उपयोगी हैं:
<मजबूत डेटा-स्टार्ट="22179" डेटा-एंड ="22233">मशीन की क्षमता कार्यबल के समान नहीं है।
कनेक्टर मेटिंग यात्रा कैटलॉग मशीन स्ट्रोक के समान नहीं है।
एक स्थिरता माप प्रणाली का हिस्सा है, न कि केवल DUT को पकड़ने का एक तरीका।
पीक बल बल-यात्रा व्यवहार के समान नहीं है।
बल लक्षण वर्णन स्थायित्व साइकिल चालन के समान नहीं है।
उद्धरणों की तुलना करने से पहले उन बिंदुओं को परिभाषित करें।
एक कम या उच्च मशीन क्षमता, अलग-अलग स्थिरता, अलग-अलग लोड सेल, या अलग-अलग सॉफ़्टवेयर कॉन्फ़िगरेशन का मूल्यांकन डेटाशीट पर अलग-अलग विनिर्देशों के बजाय वास्तविक परीक्षण के संदर्भ में किया जा सकता है।
और यदि अपेक्षित बल अभी भी अज्ञात है, तो यह कोई समस्या नहीं है।
क्षमता का अनुमान लगाने के बजाय कनेक्टर आरेखण, परीक्षण विधि और उपलब्ध नमूना जानकारी भेजें।
कनेक्टर बल परीक्षक RFQ टेम्पलेट
भेजने के बजाय:
<ब्लॉककोट डेटा-स्टार्ट="23029" डेटा-एंड ="23091"><मजबूत डेटा-स्टार्ट="23031" डेटा-एंड="23091">"कृपया 50 किग्रा कनेक्टर सम्मिलन बल परीक्षक को उद्धृत करें।
नीचे दी गई जानकारी भेजें।
<मजबूत डेटा-स्टार्ट="23122" डेटा-एंड="23142">DUT/कनेक्टर: _____
<मजबूत डेटा-स्टार्ट="23150" डेटा-अंत ="23170">कनेक्टर मॉडल: _____
<मजबूत डेटा-स्टार्ट="23178" डेटा-अंत ="23190">आरेखण: संलग्न/उपलब्ध नहीं
<मजबूत डेटा-स्टार्ट="23217" डेटा-एंड ="23235">परीक्षण आवश्यक: _____
<मजबूत डेटा-स्टार्ट="23243" डेटा-एंड="23262">टेस्ट इंटरफ़ेस: कनेक्टर पेयर/संपर्क जोड़ी/टर्मिनल/टेस्ट गेज
<मजबूत डेटा-स्टार्ट="23318" डेटा-एंड ="23331">DUT आकार: _____ × _____ × _____ मिमी
<मजबूत डेटा-स्टार्ट="23358" डेटा-एंड="23384">अपेक्षित सामान्य बल: _____ एन/अज्ञात
<मजबूत डेटा-प्रारंभ ="23404" डेटा-अंत ="23431">अधिकतम अपेक्षित बल: _____ N /
<मजबूत डेटा-स्टार्ट="23451" डेटा-एंड="23476">संभोग/परीक्षण यात्रा: _____ मिमी
<मजबूत डेटा-स्टार्ट="23487" डेटा-एंड="23502">परीक्षण गति: _____ मिमी/मिनट
<मजबूत डेटा-स्टार्ट="23517" डेटा-एंड="23548">मानक/ग्राहक विधि: _____
<मजबूत डेटा-स्टार्ट="23556" डेटा-एंड="23588">लैच/सील/लॉक प्रेजेंट: हां/नहीं
<मजबूत डेटा-स्टार्ट="23599" डेटा-एंड="23623">पीक फोर्स आवश्यक: हाँ/नहीं
बल-यात्रा वक्र आवश्यक: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="23677" डेटा-एंड="23707">बार-बार साइकिल चलाना आवश्यक: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="23718" डेटा-एंड ="23738">आवश्यक चक्र: _____
<मजबूत डेटा-स्टार्ट="23746" डेटा-एंड="23781">विद्युत निगरानी आवश्यक: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="23792" डेटा-एंड="23814">दैनिक परीक्षण वॉल्यूम: _____ नमूने/दिन
<मजबूत डेटा-स्टार्ट="23836" डेटा-एंड="23866">भौतिक नमूना उपलब्ध: हाँ/नहीं
<मजबूत डेटा-स्टार्ट="23877" डेटा-एंड ="23900">अन्य आवश्यकताएँ: _____
जब भी उपलब्ध हो, कनेक्टर ड्राइंग, संभोग-इंटरफ़ेस फ़ोटोग्राफ़ और लागू परीक्षण विनिर्देश संलग्न करें।
यदि आप अभी तक बल सीमा नहीं जानते हैं, तो <मजबूत डेटा-प्रारंभ ="24063" डेटा-अंत ="24139">मशीन की क्षमता का अनुमान लगाने के बजाय कनेक्टर जानकारी भेजें।
यह उपकरण आपूर्तिकर्ता को बेहतर प्रारंभिक बिंदु देता है:
DUT → फोर्स → ट्रैवल → फिक्स्चर → लोड सेल → मोशन → डेटा → टेस्ट सिस्टम
